Вентилятор крышный радиальный для дымоудаления ВКР-ДУ-Ф
Радиальные вентиляторы ВКР ДУ применяются в системах вытяжной вентиляции для удаления продуктов горения и дыма из производственных, жилых, административных и других зданий. Их установка допустима на объектах, не относящихся к категориям А и Б по СП 12.13130.2009. Перемещаемая воздухосмесь не должна содержать компонентов с взрывоопасными свойствами.
Вариант исполнения ВКР ВДУ предназначен для аналогичных задач, но разрешён к применению на объектах категорий А и Б. При этом, как и в предыдущем случае, в транспортируемой среде не должно быть взрывчатых веществ.
Температурные режимы и исполнения
- Исполнение 01 — удаление дымовоздушной смеси при температуре до 400 °C на протяжении 120 минут
- Исполнение 02 — работа при температуре до 600 °C в течение 90 минут
Электродвигатели и питание
Все вентиляторы комплектуются асинхронными электродвигателями с трёхфазным питанием 380 В. Дополнительно возможно использование оборудования в составе систем общеобменной вентиляции.
Условия эксплуатации
- Приспособлены для эксплуатации в районах с умеренными климатическими условиями
- Категория размещения по ГОСТ 15150-69 — 1-я
- Допустимая температура окружающей среды — от –45 °C до +45 °C
- Монтаж осуществляется на крыше здания
Опции
| Наименование | Кол-во | Масса, кг |
| Комплект виброизоляторов ВП-30 – 4шт. | 1 | 2,11 |
| Комплект виброизоляторов ВР-201 – 4шт. | 1 | 4,4 |
| Стакан монтажный СТУМ-500 | 1 | 81,6 |
| Поддон ПТ-1000 | 1 | 17,6 |
| Гибкая вставка ГВП-848х848 | 1 | 30,3 |

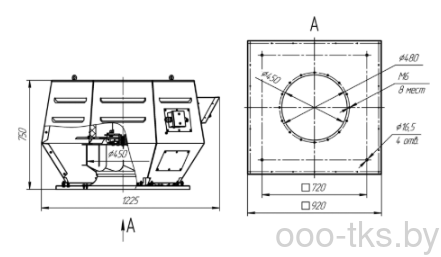

Габаритные размеры ВКР-ДУ-Ф
Технические характеристики ВКР-ДУ-Ф
| Вентилятор | Электродвигатель | Масса кг | ||
| кВт / (об/мин) | Iн,А | Uн,В | ||
| ВКР 4,5-ДУ-Ф | 0,37/1000 | 1,6 | 380 | 98,0 |
| 0,55/1500 | 3,1 | 380 | 102,0 | |
| 11,0/3000 | 22,0 | 380 | 151,0 | |
| ВКР 4,5-ВДУ-Ф | 0,37/1000 | 1,6 | 380 | 114,0 |
| 0,55/1500 | 3,1 | 380 | 120,0 | |
| 11,0/3000 | 22,0 | 380 | 194,0 | |
| Вентилятор | n, об/мин | Значение Lwi, дБ в октавных полосах fi, Гц | LwA, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКР 4,5-…-Ф | 1000 | 70 | 62 | 61 | 69 | 64 | 59 | 55 | 50 | 69 |
| 1500 | 81 | 73 | 72 | 80 | 75 | 70 | 66 | 61 | 80 | |
| 3000 | 100 | 92 | 91 | 99 | 94 | 89 | 85 | 80 | 99 | |

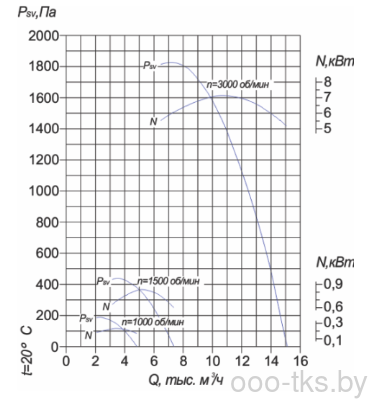

Аэродинамические характеристики ВКР-ДУ-Ф
